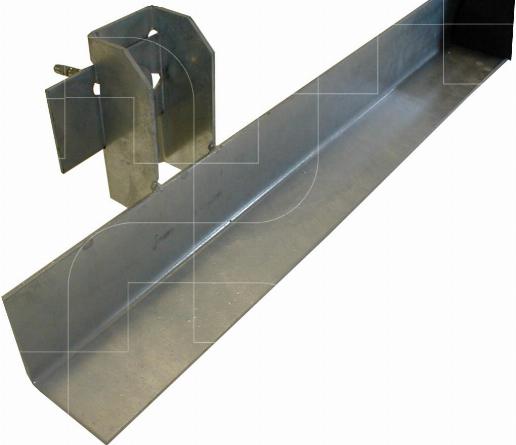

Scaldex BFS geveldrager L=3000mm-6c (console 60) (incl.6x regel-/vulplaten/keilb.)

Omschrijving

BFS en SUMO geveldragers worden toegepast voor het ondersteunen van gevelmetselwerk ter hoogte van horizontale uitzettingsvoegen, uitspringend metselwerk, hoekramen en dagmaten die te groot zijn voor een stalen latei.

Voordelen

Mogelijkheid tot onzichtbare verwerking met rollaagbeugels of ondergelijmde gevelsteen
Licht, eenvoudig en snel te monteren
Traploze regeling

Kenmerken

Geproduceerd uit verzinkt staal volgens NBN EN ISO 1461
Variante in RVS 304 of 316
Dunne profilering voor quasi onzichtbare verwerking
Op aanvraag polyester poedercoating te verkrijgen in om het even welke RAL-kleur (± 5 werkdagen extra)
Onzichtbare verwerking mogelijk met meerdere types rollaagbeugels

Werkwijze

Bij het ontwerp is uitgegaan van een centrale positionering van de verankering t.o.v. het centrale sleufgat in de console
Door het verschuiven van de regelplaten kan de geveldrager + of – 20 mm in de hoogte worden bijgesteld

Documenten

Technische fiche

Scaldex BFS geveldrager console 60

Technische gegevens

Breedte: 80 mm
Console: 60 mm
Lengte: 3 mm
Hoogte: 100 mm

Scaldex BFS geveldrager L=3000mm-6c (console 60) (incl.6x regel-/vulplaten/keilb.)

Omschrijving

Voordelen

Kenmerken

Werkwijze

Documenten

Technische gegevens
