Alu boutprofiel stelvoet
st
Omschrijving
Bij aluminium boutprofielen worden er geen planken meer gebruikt om de profielen te bevestigen.
Het aluminium boutprofiel bestaat uit de volgende delen:

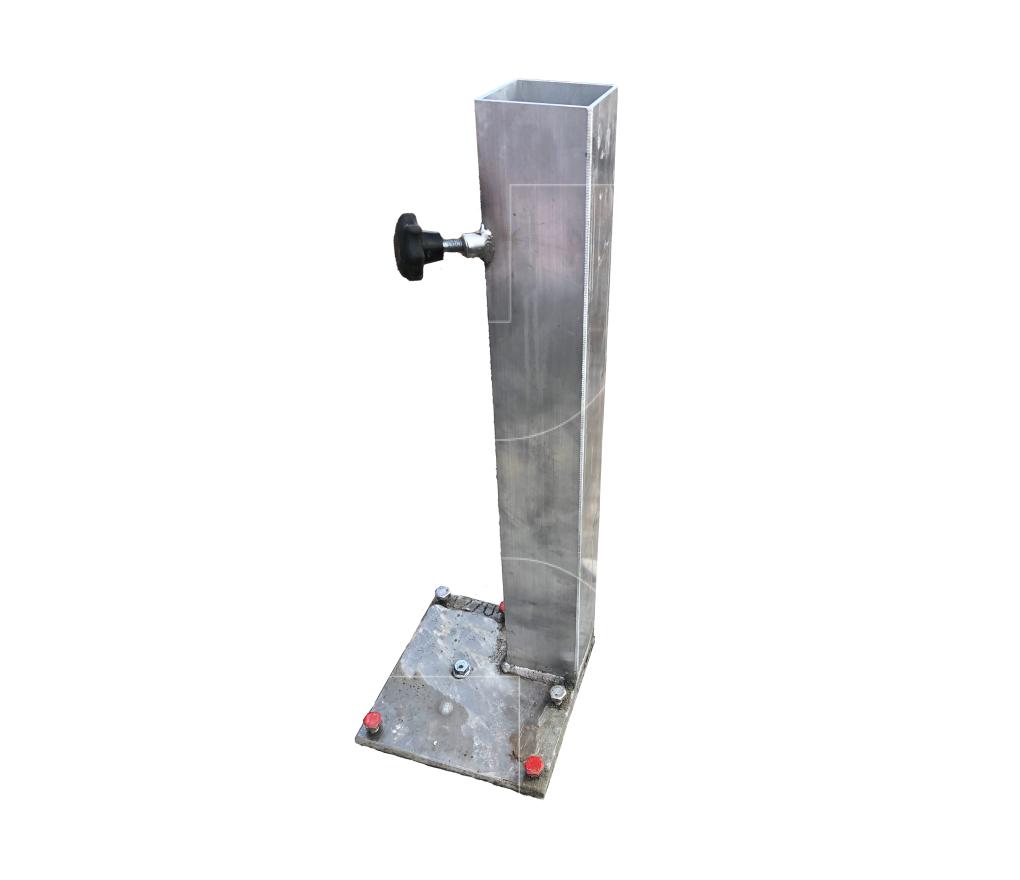

- Aluminium stelvoet met daarop de stelschroeven
- Een betonbout van 10 mm dikte en 75 mm lengte

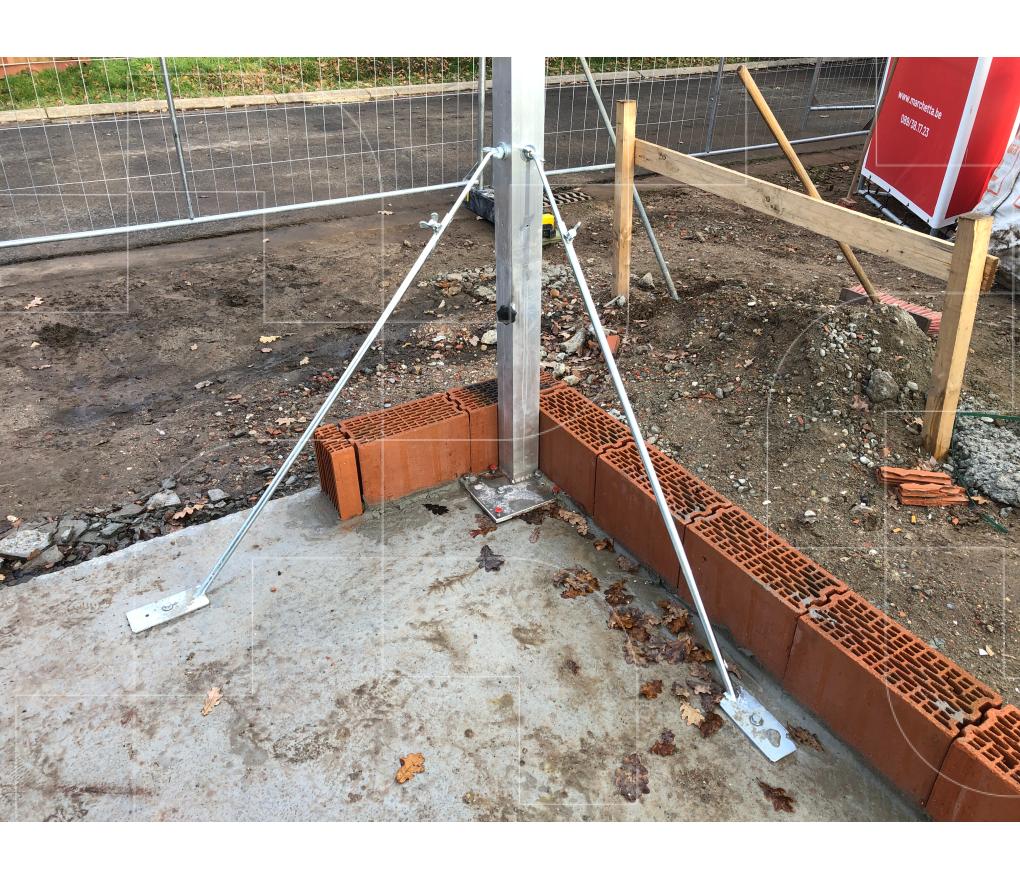

- Twee afstelbare lage aluminium profielschoren

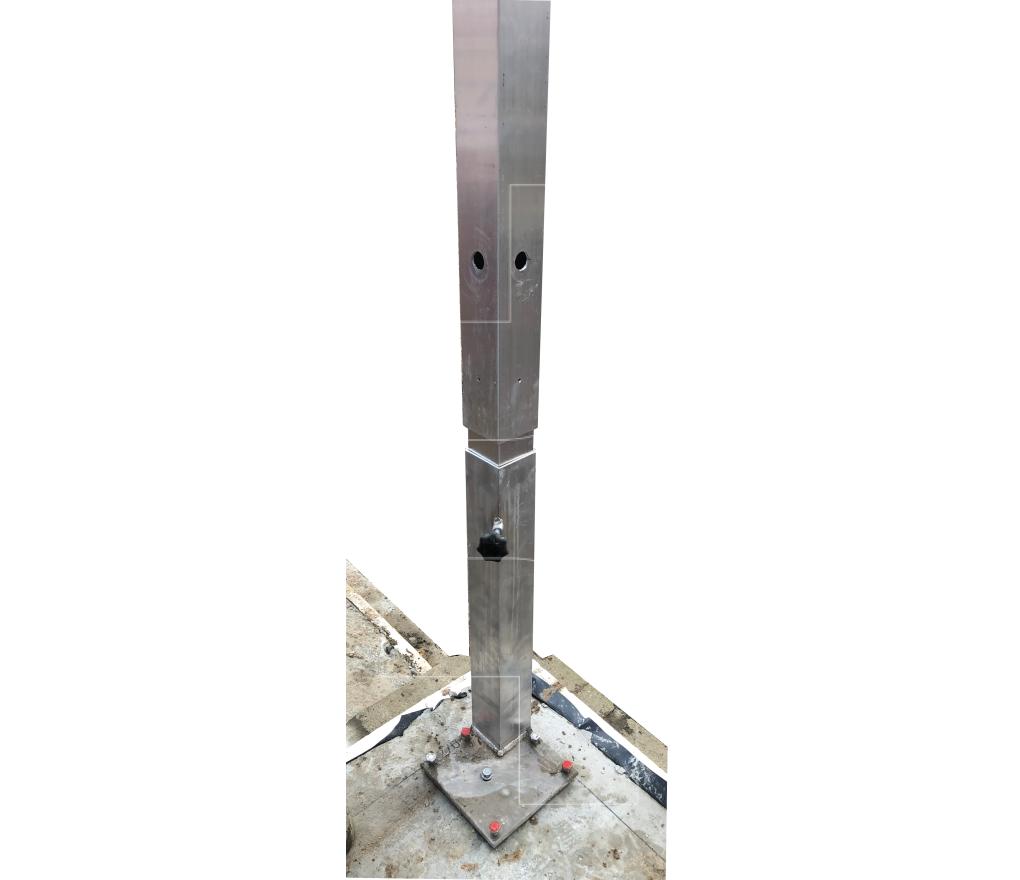

- Aluminium boutprofiel voorzien van bevestigingsgaten
Belangrijk: het aluminium boutprofiel op zich zonder stelvoet is lang genoeg om gebruikt te worden voor de opbouw van de binnenmuren. Het kan dus ook afzonderlijk gebruikt worden zonder stelvoet.
Kenmerken
De aluminium stelvoet is zonder de lage profielschoren te plaatsen. Dient voor de kimlaag en om de dakafrandingen te metselen.
Werkwijze
- Teken de hoek van de woning uit op het betondek door meting vanaf de buitenzijde van de muur. Doe dit aan de twee zijden van een hoek van de woning zodat men een kruis verkrijgt op het betondek.
- Plaats de stelvoet in het kruis met de buitenzijde gelijk.
- Boor door het gat in de stelschroef een gat in het beton van 11 mm.
- Veeg het betongruis van het gat weg en plaatst de stelvoet met de meegeleverde betonbout van 10 mm dikte en 75 mm lengte, zonder plug, bijna helemaal vast in het betondek ( 5 mm spel laten, dus niet helemaal vastdraaien, zodat de stelvoet nog kan bewegen )
- Men kan nu door middel van de stelschroeven op de stelvoet de stelvoet verticaal en horizontaal in de pas zetten.
- Maak nu de betonschroef helemaal vast zodat de stelvoet helemaal vast staat op het betondek.
- Breng nu het touw aan om de kimlaag te metselen.
Aluminium stelvoet is zonder de lage profielschoren te plaatsen
