Matrix : oplossing voor leidingen en kanalen
Documenten
Technische fiche HandleidingMatrix : oplossing voor leidingen en kanalen
Omschrijving

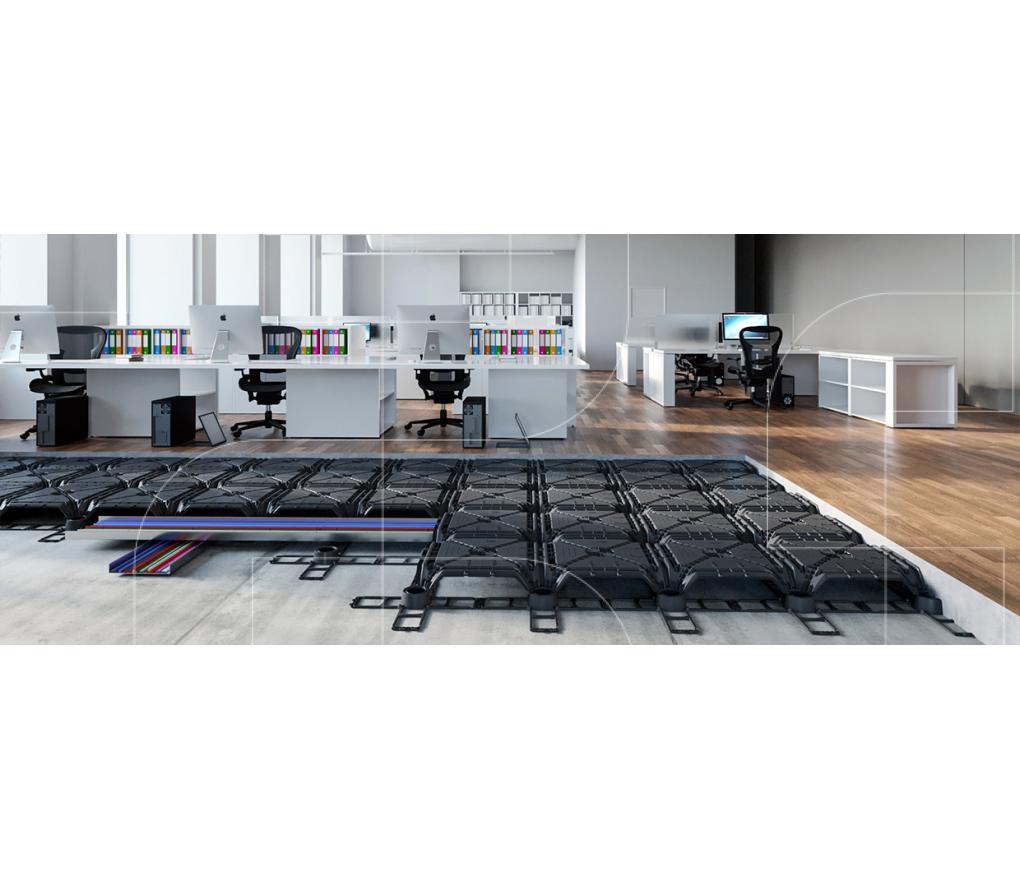

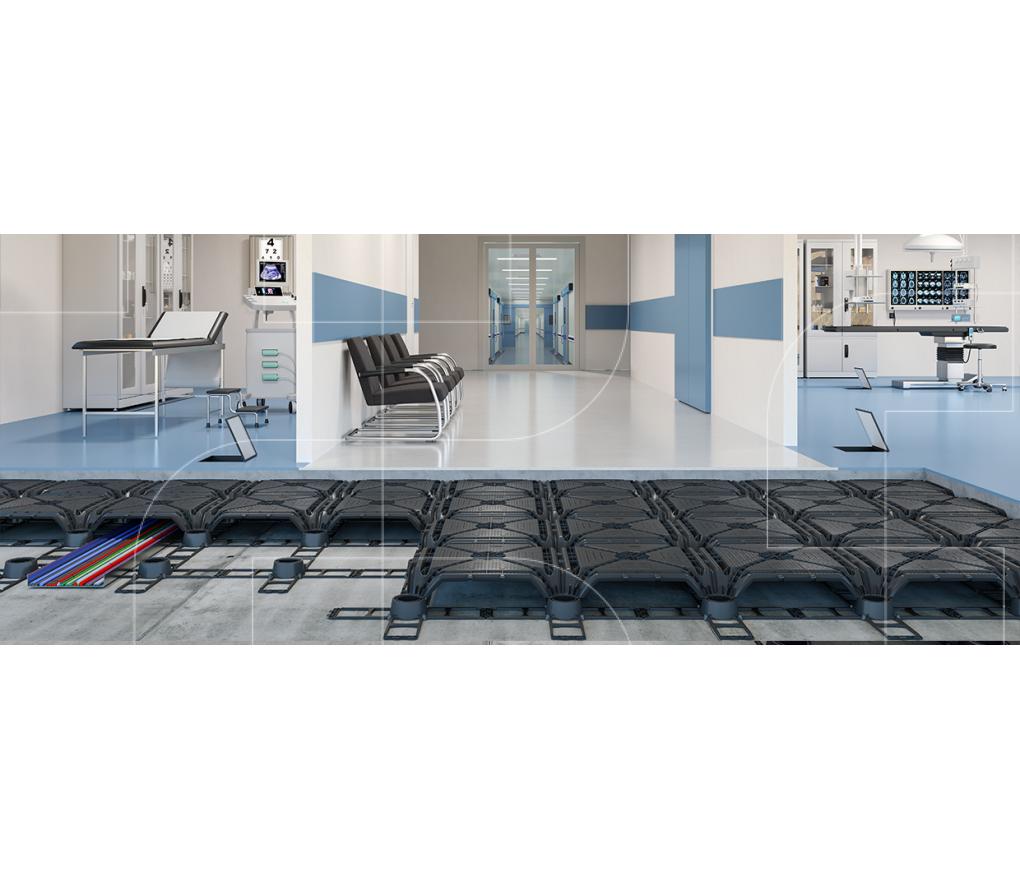

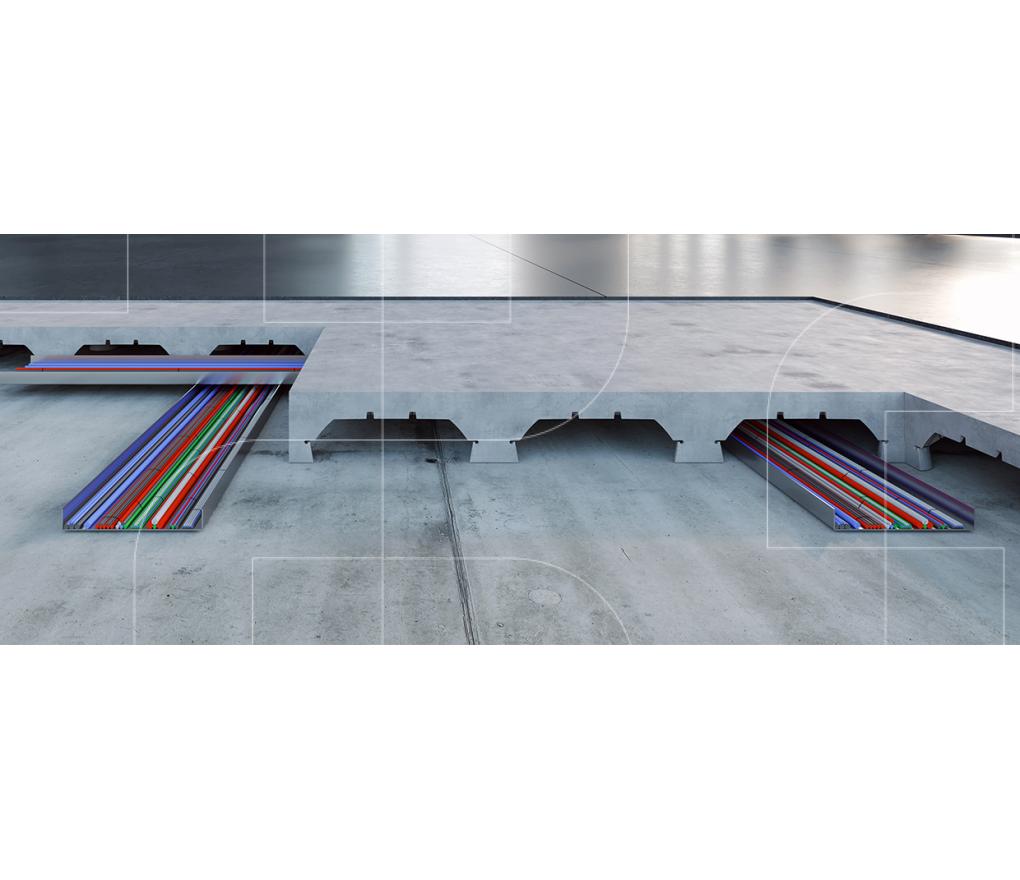

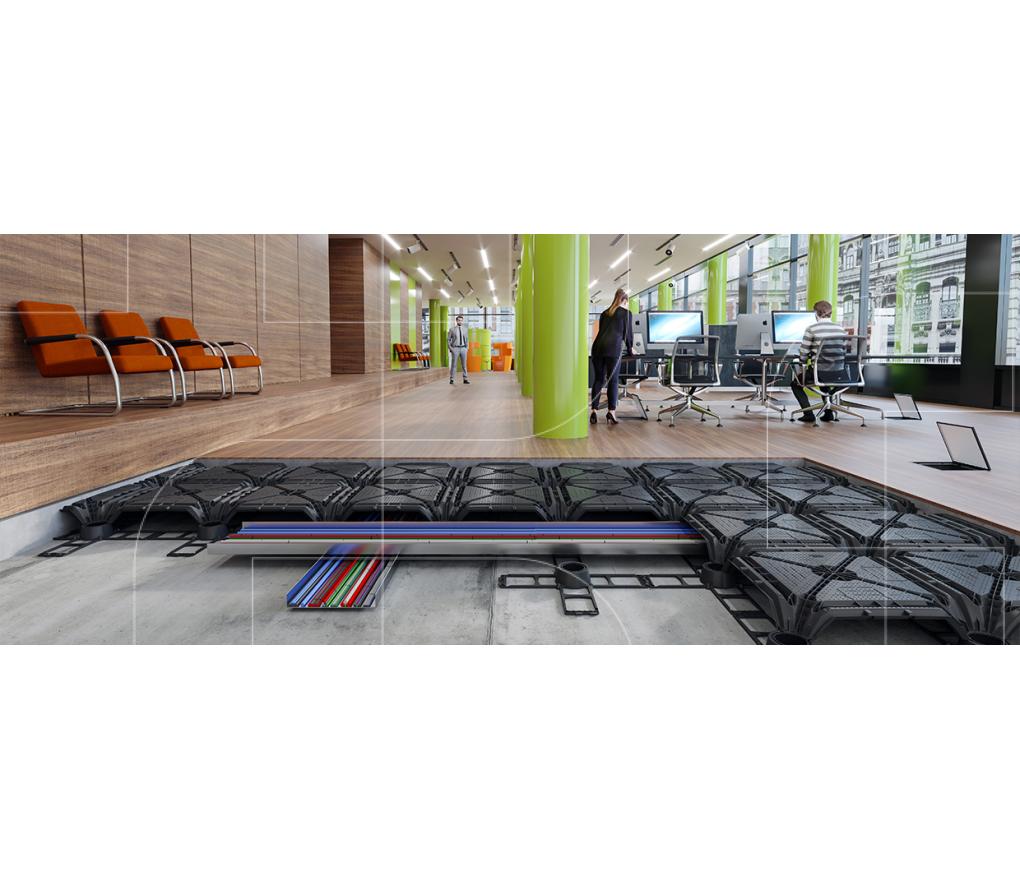

MATRIX is een verloren bekistingssysteem uit gerecycleerd polypropyleen voor het maken van verhoogde gewapende betonvloeren met hoge draagkracht. Met behulp van het Matrix-bekistingssysteem wordt met een totaalhoogte van slechts 15 cm wordt er een een vrije ruimte gemaakt van 12 cm voor de passage van alle technische leidingen (MEP-systemen), kabelgoten.
U creëert een verhoogde betonvloer met draagkracht tot 15 ton per m². Indien er toegangsluiken voorzien worden, kunnen leidingen kunnen ook achteraf nog bijgeplaatst worden. Het gebruik van dit systeem in plaats van klassieke metalen cassettesystemen biedt een enorme troef wanneer de bestemming van de ruimte in de toekomst gewijzigd zou moeten worden van bijvoorbeeld kantoorruimte naar magazijnruimte. Inzake brandveiligheid presteert een betonvloer uiteraard ook beter dan alternatieven.
Voordelen
- zeer eenvoudige plaatsing
- geen risico op beschadiging van leidingen bij het storten van beton
- enorme draagkracht (tot 15 ton/m²)
- MEP-leidingen blijven vrij van chape of beton, en kunnen achteraf bijgeplaatst of geïnspecteerd worden bij gebruik van het plaatsen van inspectieluiken
- akoestisch voordeel
- achteraf geschikt voor eender welke vloerafwerking
- brandveiligheid : de leidingen zijn immers gescheiden van de vloer door een betonlaag
- bestemmingswijzigingen van het gebouw blijven mogelijk
Kenmerken
- draagkracht : 15 ton per m²
- totale hoogte: 15 cm
- hoogte leidingruimte : 10 - 12 cm
- breedte leidingrumte : 30 - 40 cm
Werkwijze
- Installatie van de Matrix basis-grid
- Installatie van de leidingsystemen
- Installatie van de Matrix-bekisting (hiermee dekt u de leidingen af)
- Voorzie indien nodig toegangsluiken
- Wapening voorzien en beton storten
Opmerkingen
Onderhoud of inspectie van de leidingen is mogelijk, hiervoor dienen uiteraard uitsparingen en inspectieluiken voorzien te worden op de daarvoor gewenste locaties.
Leveringsomvang

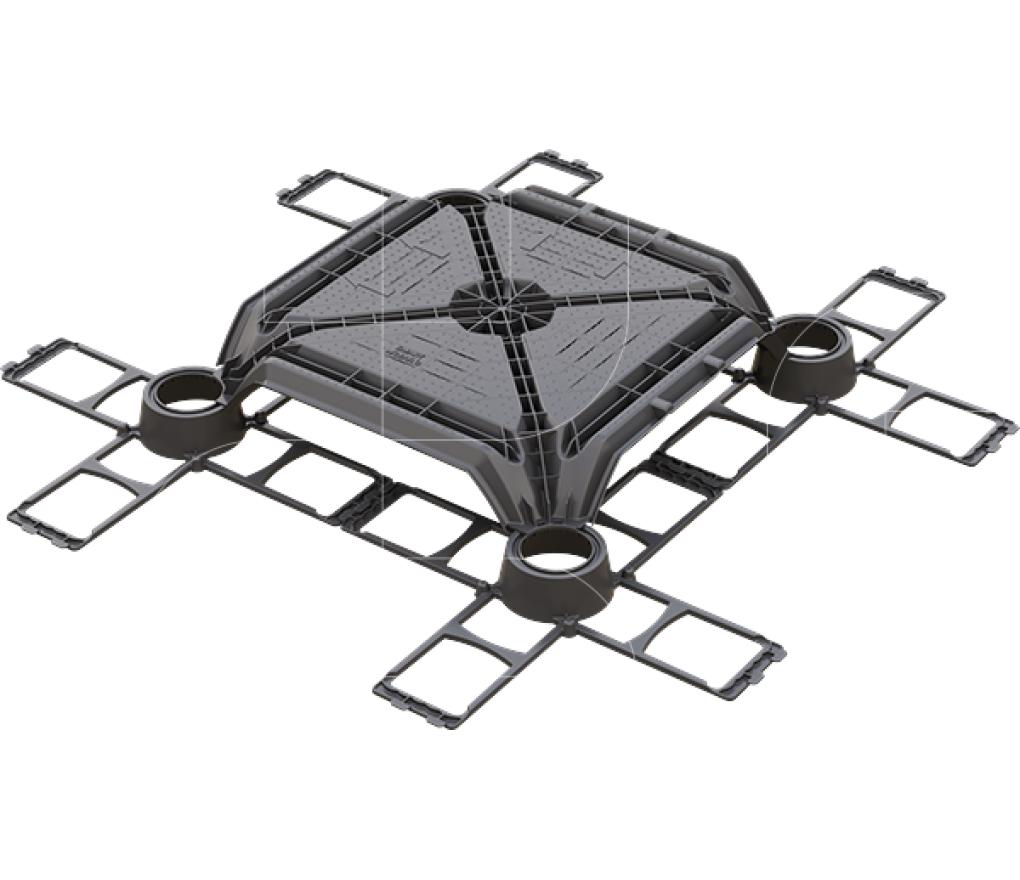

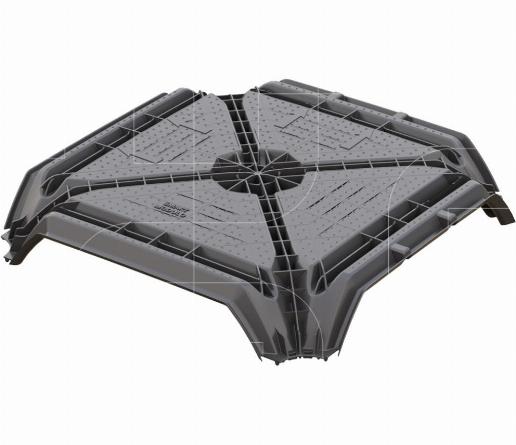

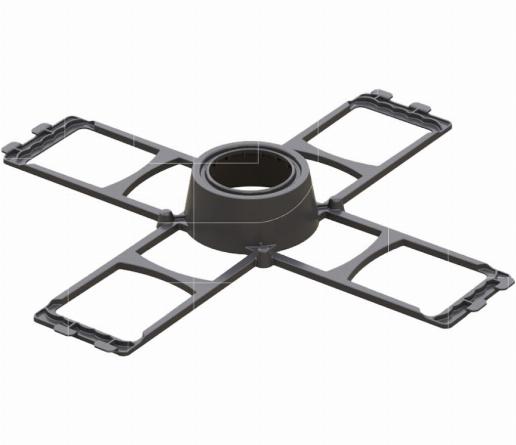

Het Matrix systeem bestaat uit de Grid Matrix (de basis van de bekisting) en de Formwork matrix (de afdekkappen)
