Omschrijving

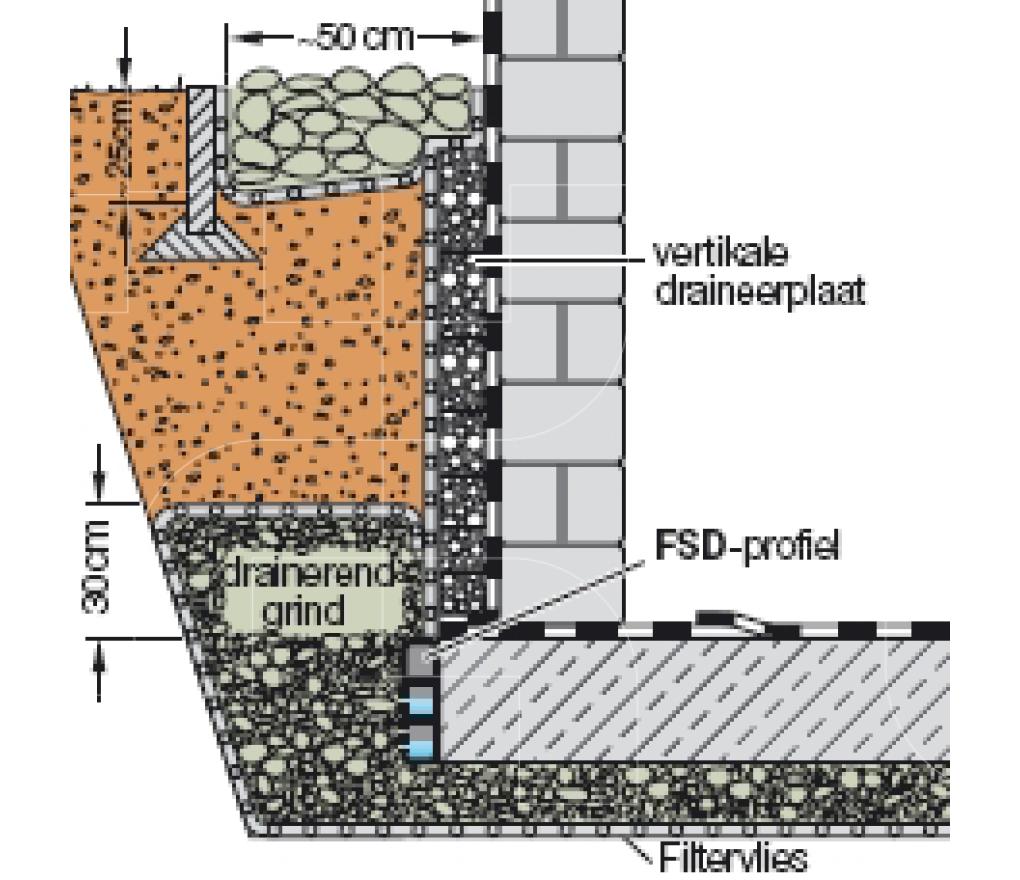

Het FSD-systeem is een ringdrainage en wordt zonder helling ingebouwd. Men verkrijgt op die manier een exact waterpas opgestelde bekisting en een efficiënte drainering in één enkele werkoperatie.

Voordelen

• Twee functies in één enkel systeem, FSD is een verloren bekisting maar dient tegelijkertijd als draineersysteem. Het bekistings- en draineersysteem verenigt op ideale manier een aanzienlijke besparing aan plaatsingskosten, een efficiënte drainering en een uitermate veilige werking
• PVC elementen zijn zo gevormd dat hun hydraulisch afvoervermogen overeenstemt met dat van ronde draineerbuizen met een diameter 100 tot 125 mm geplaatst met een helling van 0,5%

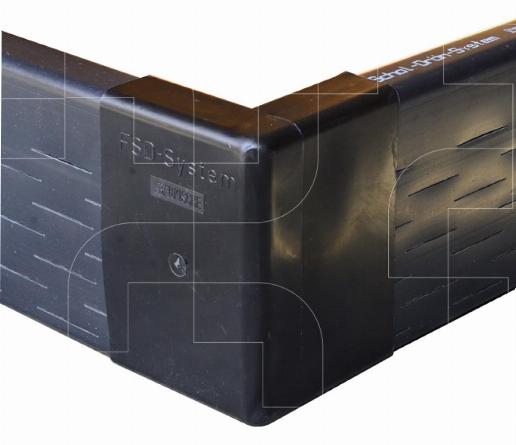

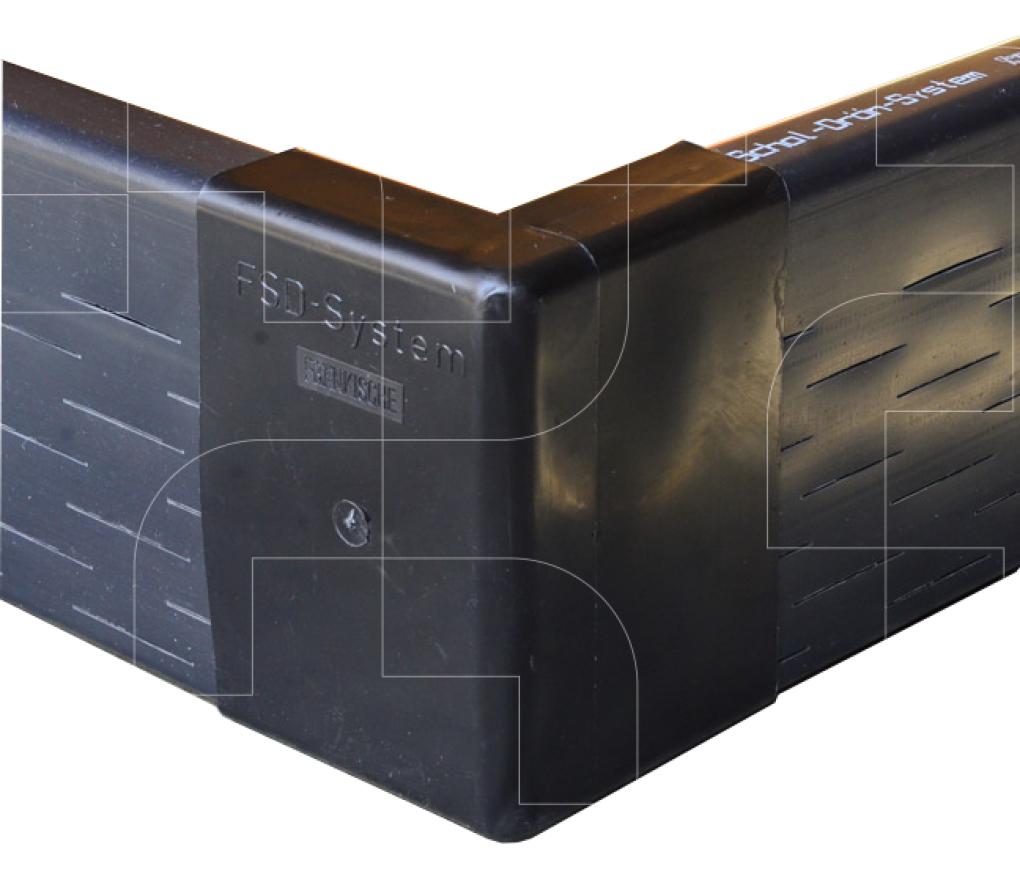

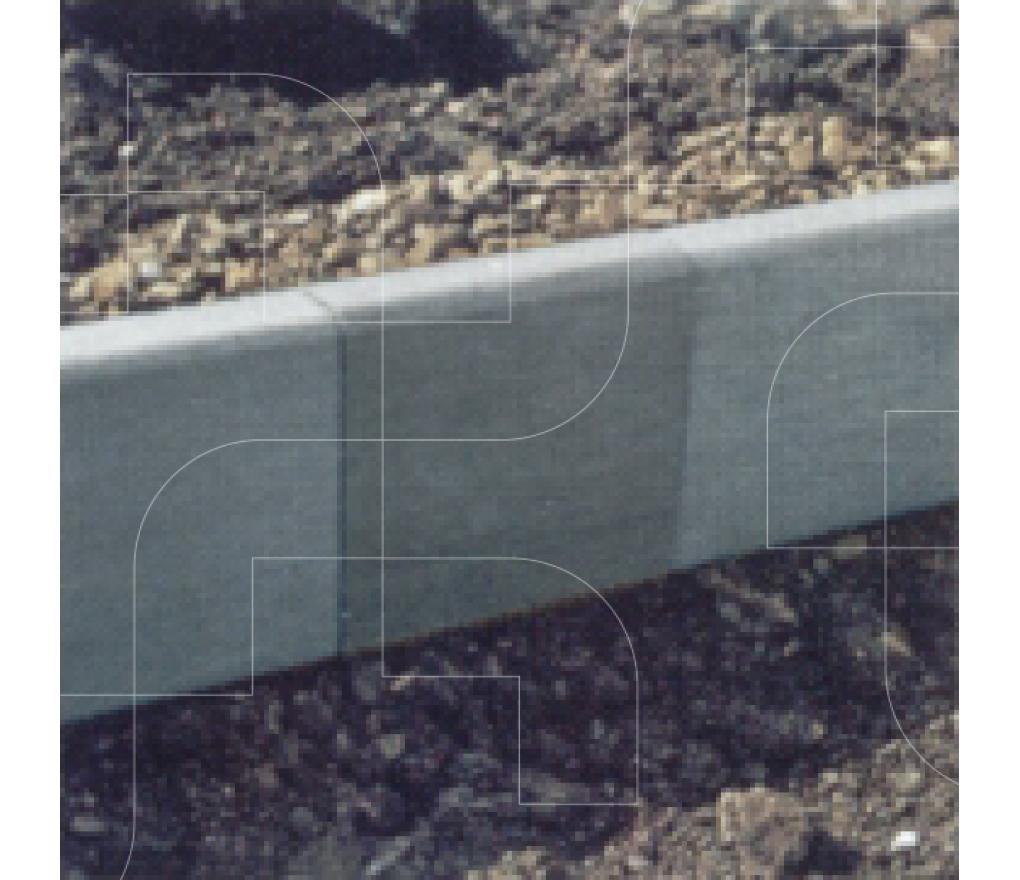

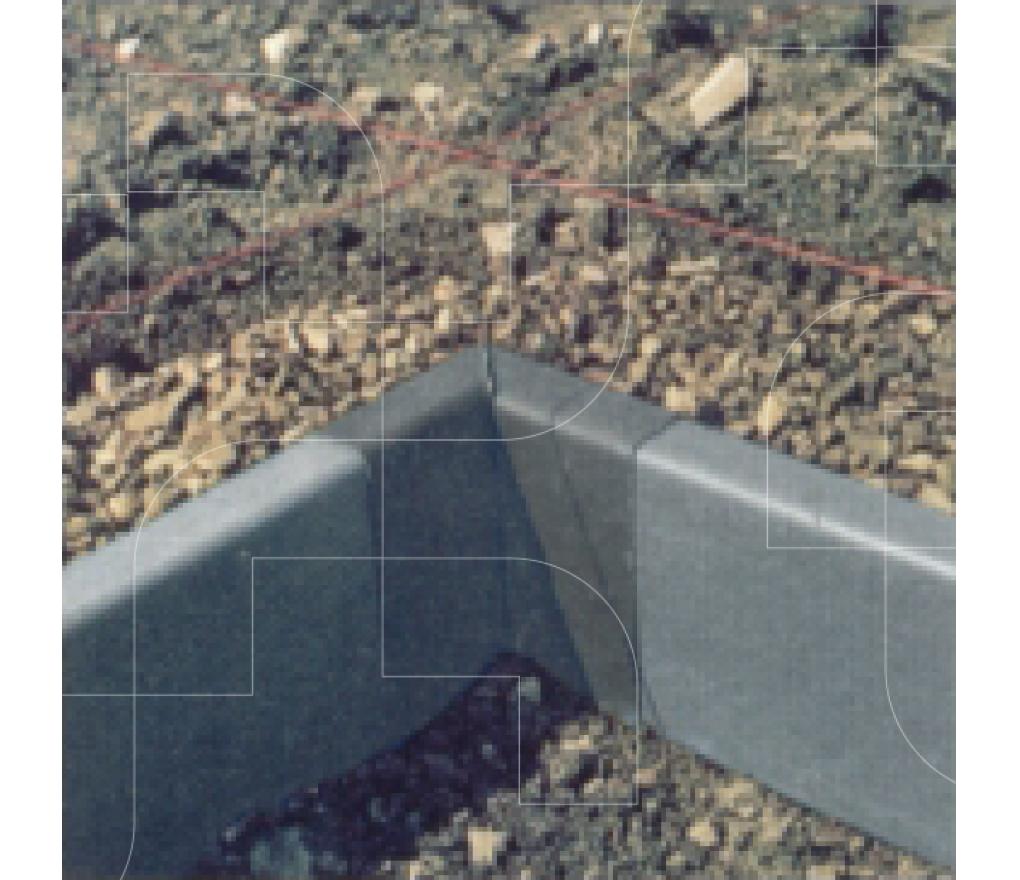

• Gladde verbindingsmoffen en hoekstukken van 90° of 135° zorgen niet enkel voor de gemakkelijke koppeling van de elementen, maar maken ook het afvloeien van het water in de onderste afvloeikamer mogelijk

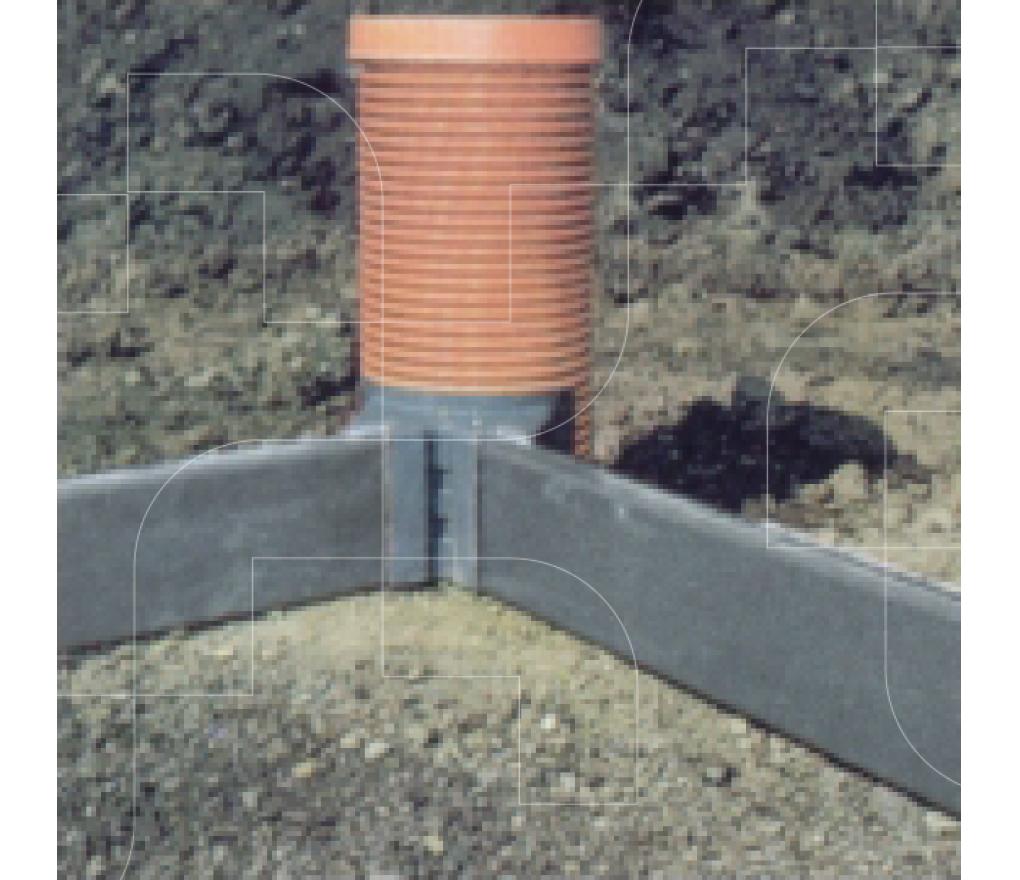

• De spoel- en controleput verschaft een grotere veiligheid bij de drainage en vergemakkelijkt controle en spoeling van het draineersysteem over de hele lengte. De opzetstukken voor de putten maken het mogelijk, de putten volgens de diepte van de constructie te verhogen

Werkwijze

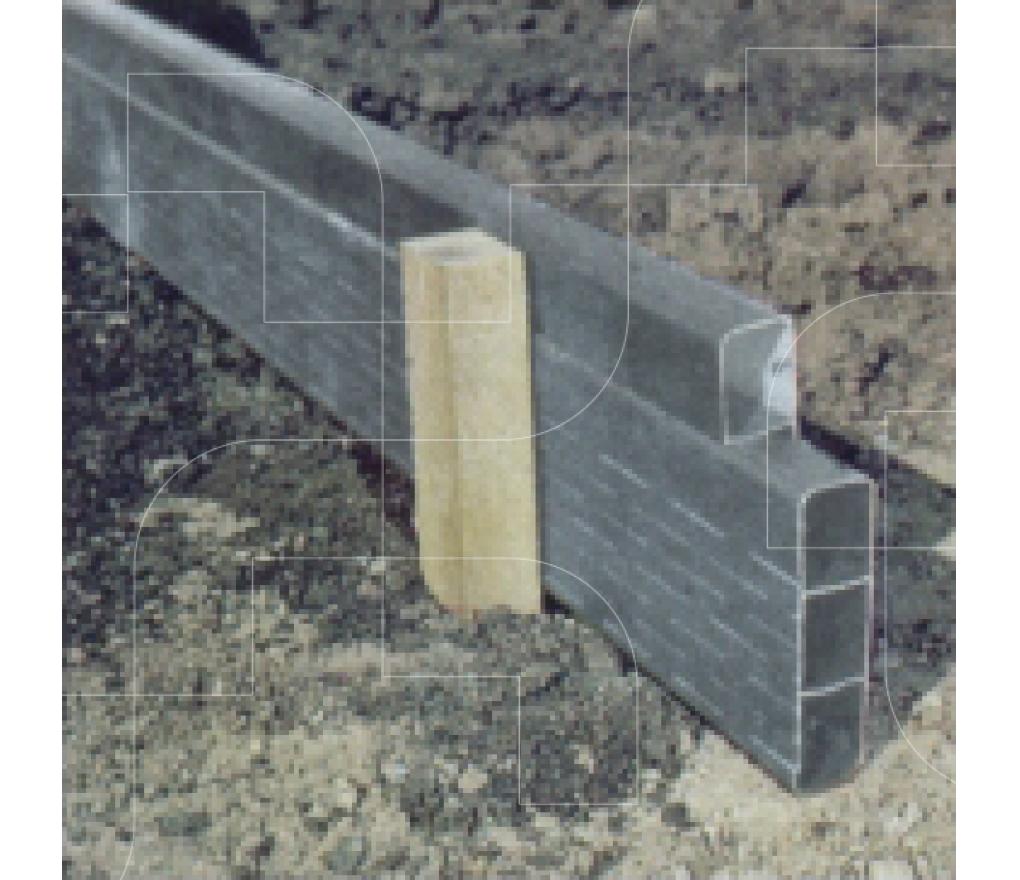

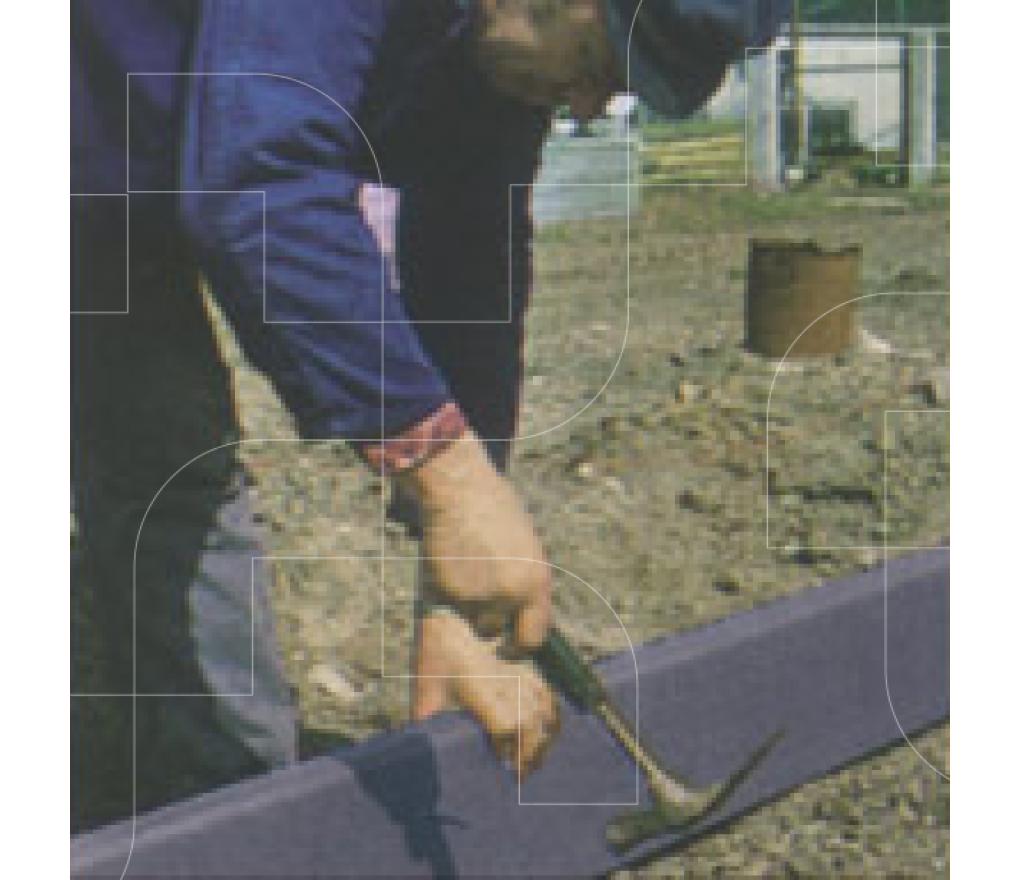

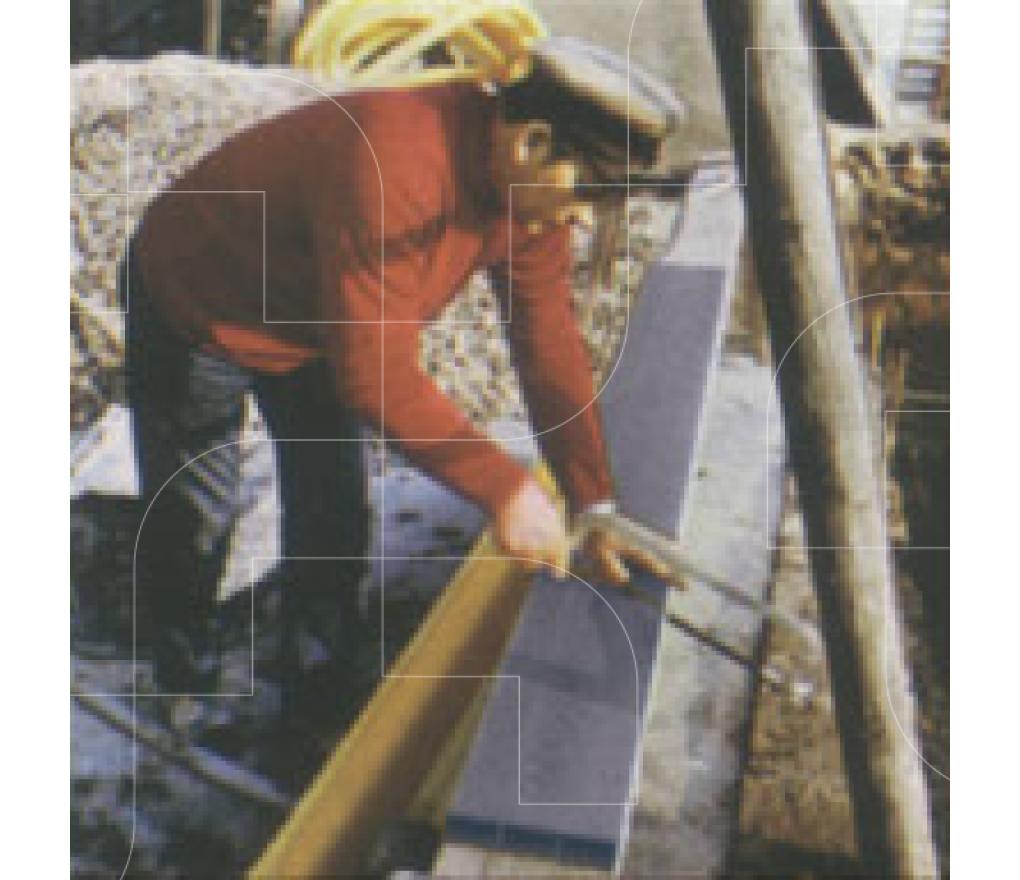

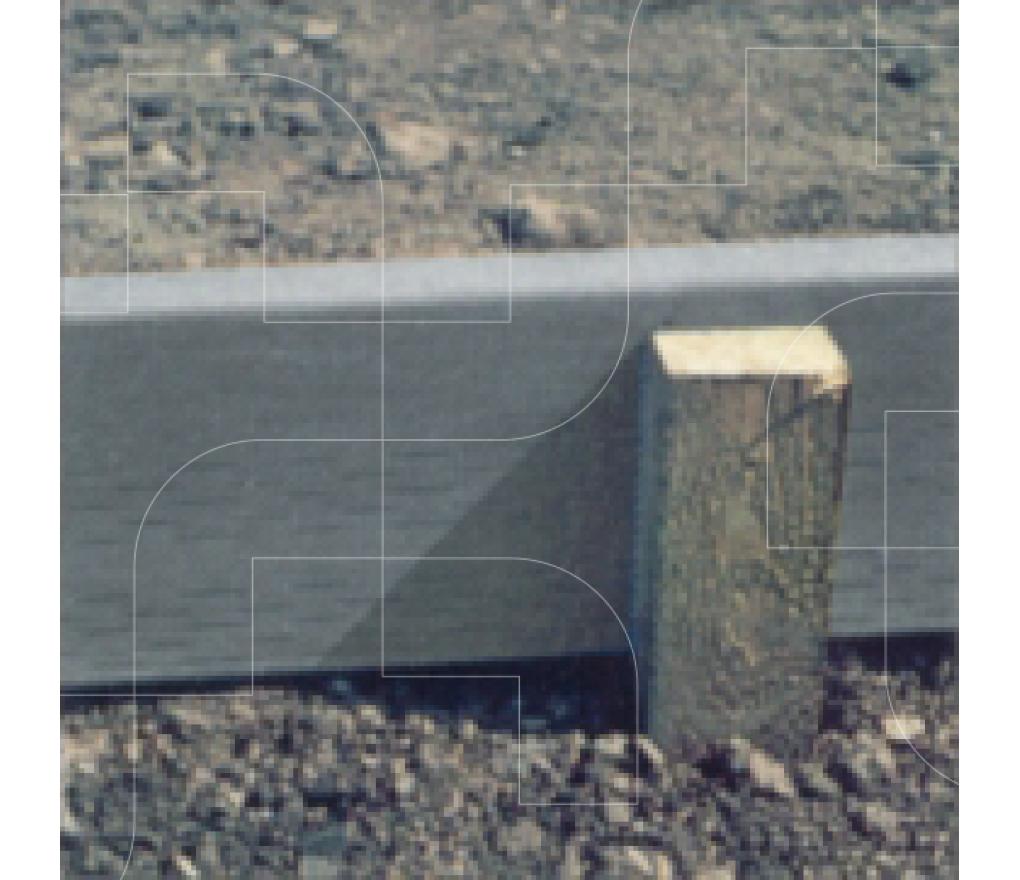

• Het leggen en waterpas opstellen van het draineer- en bekistings-systeem gebeurt door het vastnagelen aan vooraf ingeslagen houten palen. Het bekistings- en draineersysteem is zo in te bouwen, dat de instromingsgleuven naar buiten en naar beneden tonen

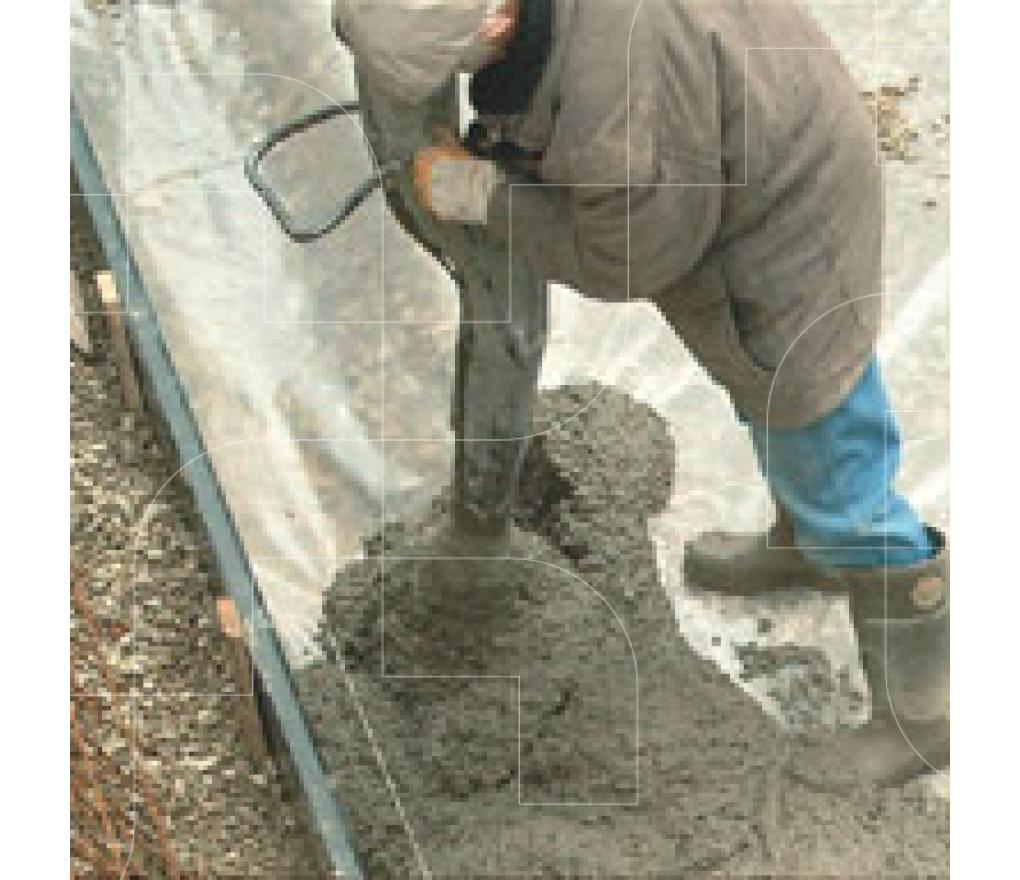

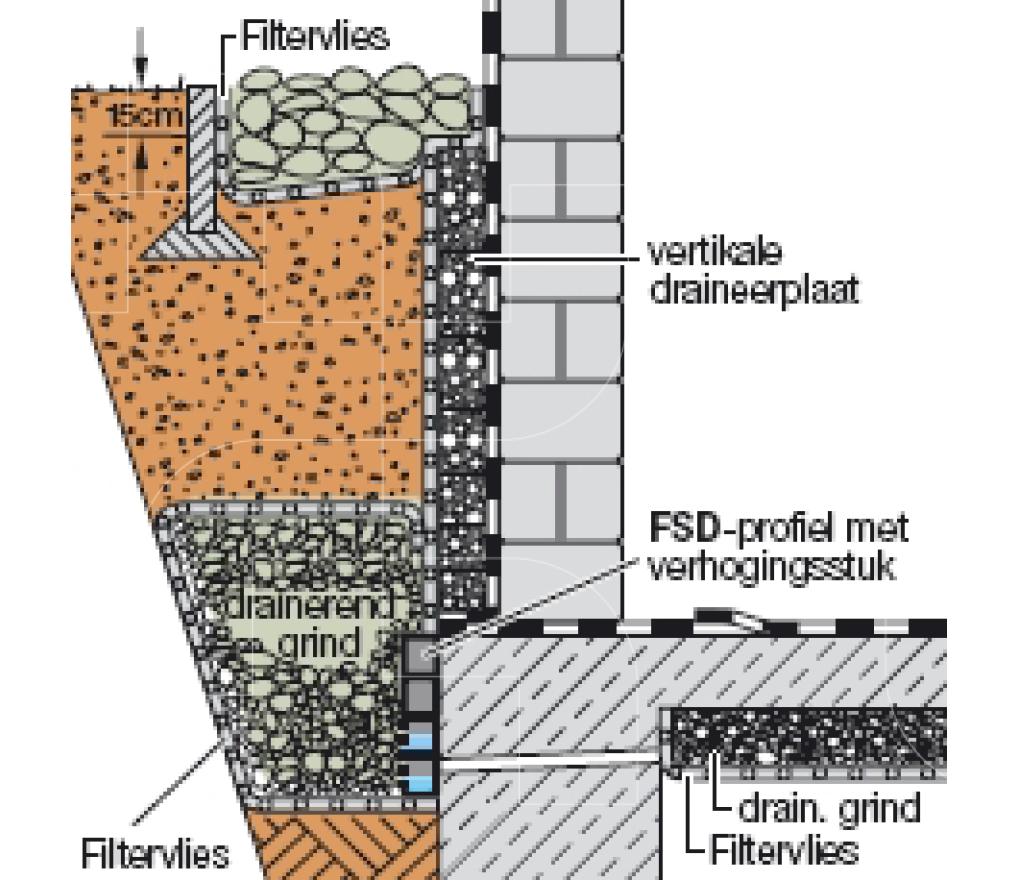

• Het verhogingsstuk maakt een ophoging van het profiel van 6 tot 7 cm mogelijk. Dit verhogingsstuk wordt op het profiel geplaatst. Alvorens het beton te gieten, aanvullen tot op de hoogte van de drainering met filterstabiel materiaal om het geheel te steunen
• Profielen moet men tot aan de aanslag in de mof- en hoekstukken schuiven om een efficiënte werking te garanderen

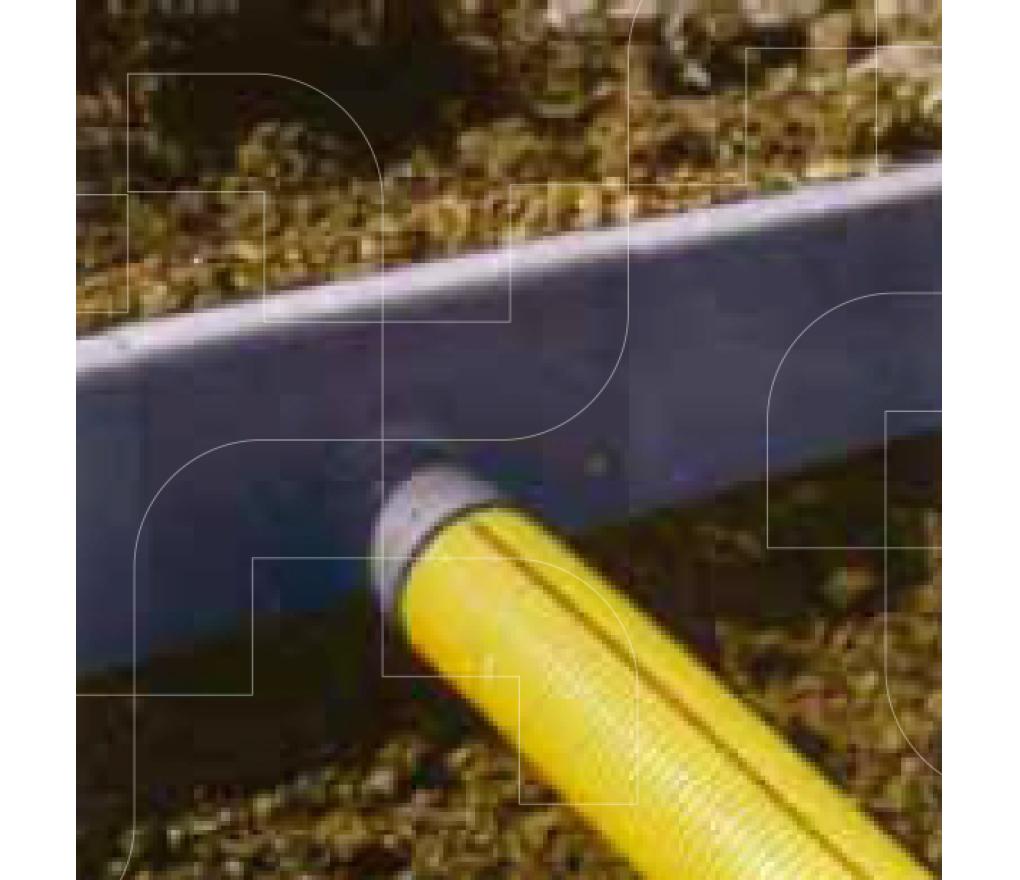

• Het overgangsstuk voor de draineerbuis DN100 zorgt voor het afleiden van het water naar zijn evacuatie
